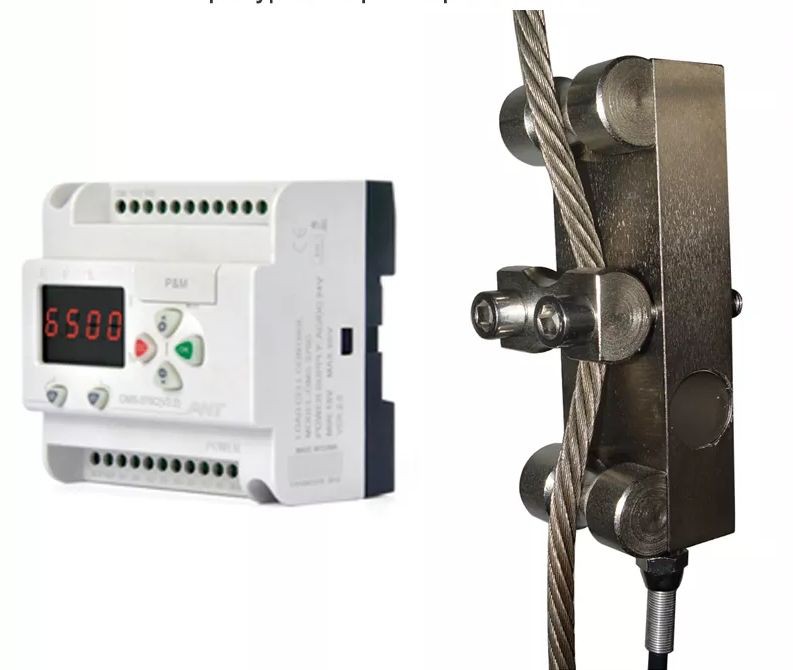

Célula de carga integrada sobrecarga de pesagem watcher system OMS-370C controlador + RH-EC
Descrição:
O apertado na pilha de carga da corda de fio RH-EC séries é uma pilha de carga do baixo custo projetada especialmente medir a força de tensão na corda de içar. A instalação fácil não exige que a grua seja desmontada nem modificada, e o sensor da carga do cabo de RH-EC séries cobre uma grande escala de cabos de 8 a 36 milímetros no diâmetro e nas cargas de 2000 quilogramas a 10000 quilogramas (sob a condição de amarração: 1:1), dependendo da corda que recupera quedas. Juntamente com um condicionador de carga (OMS-370CSe você quiser,SUMT-QZX (b)) E uma indicação digital m =, este cabo apertou sensores de carga constituem um sistema de medição completo para visualizar e monitorar continuamente cargas e detectar sobrecargas
Aplicação:
O sensor da pilha de carga da corda de fio é recomendado para medir a carga e a sobrecarga para assegurar a segurança de instalações de levantamento industriais, guindastes aéreos, guinchos e gruas. É perfeitamente apropriado para a implementação em sistemas de levantamento existentes a fim atualizar em conformidade com as normas de segurança reais sem modificação pesada. Recomenda-se ser usado com um condicionador de carga (OMS-370C, SUMT-QZX (b)) facilmente acoplado com um display digital com 9 dígitos (cor vermelha)
Nota: devido ao desenvolvimento contínuo do produto, sumit reserva-se o direito de modificar especificações sem aviso prévio.
Sensor de tensão do cabo de aço: RH-EC
|
Carga avaliado carga
|
2t/3t/5t/10t
|
Sobrecarga final do
|
200% f.s
|
Diâmetro do cabo de aço
|
8-22mm/18-36mm
|
Erro total: erro total
|
± 0.5% f.s
|
Sensibilidade sensibilidade:
|
2.0 mv 0.02% mv/v
|
Material do material
|
Liga de stell
|
Tensão de excitação
|
5-12vdc:
|
Comprimento do cabo
|
8/9m
|
Impedância de entrada
|
760 ± 10 Ω
|
Erro de rastejamento
|
± 0.02% f. s.
|
Impedância de saída
|
700 ± 2Ω
|
Extensão do tc
|
± 0.02% f.s/10 ℃
|
Impedância de isolamento
|
55000mΩ
|
Temperatura de trabalho
|
-30 ~ 70 + 70 ℃
|
Relação segura da sobrecarga
|
150% f.s
|
Classe de proteção
|
Ip67/ip68
|
Tamanho do sensor de carga do cabo de aço RH-EC:

Mo mo.Del del del
|
Diâmetro adequado da corda
|
Capacidade de carga
|
Carga avaliado de cada corda de fio
|
L (cm)
|
H (cm)
|
B (cm)
|
RH-EC-2T
|
8 8 21 21mm
|
2000kg.
|
6000kg.
|
140
|
25-25
|
48 o que é
|
RH-EC-3T
|
8 8 21 21mm
|
3000kg.
|
9000kg.
|
140
|
25-25
|
48 o que é
|
RH-EC-5T
|
8 8 21 21mm
|
5000kg.
|
15000kg.
|
140
|
25-25
|
48 o que é
|
RH-EC-10T
|
24 24 36 36mm
|
10000kg.
|
20000kg.
|
180
|
32 o que há de novo
|
70 anos de idade
|
