1. introdução
1.1 sobre o manual do usuário
Este manual do usuário foi projetado para ajudá-lo na instalação rápida do vale. Antes da instalação e operação, leia esta seção com muito atenção.
1.2 precauções para uso e instalação seguras
-Não cumprir essas instruções resultará em
Morte ou lesões graves.
-Desconecte toda a energia antes de trabalhar
Equipamento.
-Quando o dispositivo está conectado à rede, faça
Não remova o painel traseiro.
-Não tente limpar o dispositivo com solvente ou o
Curtir. Limpe apenas o dispositivo com um pano seco.
-Verifique as conexões terminais corretas durante a fiação.
-O equipamento elétrico deve ser servido apenas por
Seu vendedor componente.
-Apenas para montagem em painel de rack.
-Um fusível tipo f deve ser usado e seu limite de corrente
O valor deve ser 6a.
-Nenhuma responsabilidade é garantida pela entes a.s ou qualquer
De suas filiais por quaisquer consequências que surjam
Fora do uso deste material.
2. geral
Os controladores de fator de potência são usados para medição e controle de unidades de controle de fator de potência para compensação de energia reativa central. O fator de potência medido pela osmo é comparado com os valores de ponto definido e, a fim de fornecer compensação necessária, o controlador do fator de potência liga e desliga os bancos do capacitor automaticamente. Osmo é um relé de microcontrolador, projetado para aplicação acima em 144x144 para montagem embutida com conectores de plug-in traseiros. além de exibir o cos0 do sistema no modo de operação automática, o osmo exibe os valores rms de tensão (v) e corrente (i), potência ativa (w), potência reativa (var) e potência aparente (va) Fase de medição.
3. especificações do painel frontal

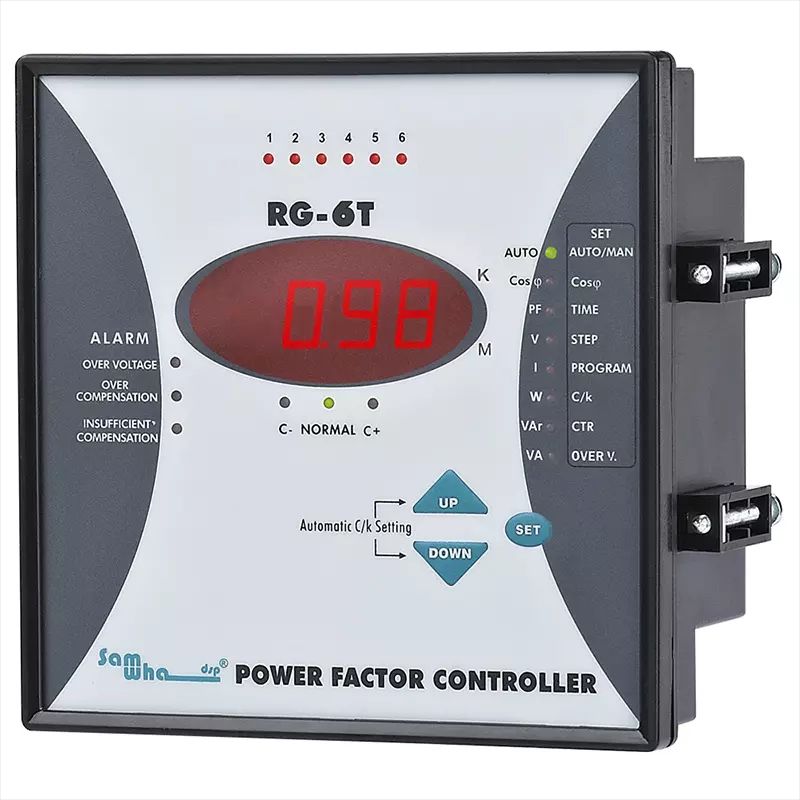

No painel frontal do vale, há luzes de advertência, display e 3 botões para configurações.
3.1 botões e luzes
1. 1,2,.........,12: mostra o status de cada etapa do capacitor.
2. definir menu: mostra as opções de menu que correspondem às luzes.
3. luz automática/masculina: se esta luz estiver acesa continuamente, a ligação está em modo automático. Se estiver piscando, o vale está no modo manual. Ao pressionar o botão definir 3 segundos, você entra no menu e altera o modo de operação. (Consulte: 5.1)
4. luz cos0: pressionando o botão definir 3 segundos; o ajuste do cos0 pode ser feito selecionando esta luz. (Consulte: 5.3).
No modo automático, quando a luz cos0 é selecionada pressionando os botões e nd para baixo, o cos0 e o estado ind/cap do sistema são exibidos. (consulte: 5.10)
5. luz hora/pf: pressionando o botão definir 3 segundos; você entra no menu e o ajuste da hora do passo é feito selecionando esta luz. (Consulte: 5.4)
No modo automático, quando esta luz é selecionada pressionando os botões para cima e para baixo, o fator de potência do sistema é exibido. (Consulte: 5.11)
6. luz passo/v: pressionando o botão definir 3 segundos; você entra no menu e o ajuste do número de passo é feito selecionando esta luz. (Consulte: 5.5)
No modo automático, quando esta luz é selecionada pressionando os botões para cima e para baixo a tensão de fase (v) é exibida. (Consulte: 5.12)
7. luz do programa/i: pressionando o botão definir 3 segundos; você entra no menu e o ajuste da sequência de energia é feito selecionando esta luz. (Consulte: 5.6)
No modo automático, quando esta luz é selecionada pressionando os botões para cima e para baixo a corrente de fase (i) é exibida (consulte: 5.12)
8. luz c/k-w: ao pressionar o botão definir 3 segundos; você entra no menu e o ajuste manual c/k é feito selecionando esta luz. (consulte: 5.7)
No modo automático quando esta luz é selecionada pressionando os botões para cima e para baixo, a potência ativa do sistema (w) é exibida. (consulte: 5.13)
9. luz ctr-var: pressionando o botão definir 3 segundos; você entra no menu e o valor primário do transformador atual é feito selecionando esta luz. (consulte: 5.8)
No modo automático quando esta luz é selecionada pressionando os botões para cima e para baixo, a potência reativa do sistema (var) é exibida. (consulte: 5.14)
10. mais de v. /Va light: pressionando o botão definir 3 segundos; você entra no menu e a proteção das etapas do capacitor contra a função de sobretensão é feita selecionando esta luz. (Consulte: 5.9)
No modo automático quando esta luz é selecionada pressionando os botões para cima e para baixo, a potência aparente do sistema (va) é exibida. (consulte: 5.15)
11. botão para cima: para aumentar no menu.
12. definir o botão: digite o botão para diferentes configurações e valores.
13. botão para baixo: para mover para baixo no menu.
14. configuração automática c/k: o ajuste automático c/k é iniciado pressionando os botões para cima e para baixo ao mesmo tempo. (Consulte: 5.2)
15. Luz c: esta luz acende quando o osmo liga o capacitor acende.
16. Luz normal: esta luz acende quando a compensação direcionada é alcançada.
17. c-light: esta luz acende quando o osmo desliga o capacitor.
18. luz de compensação insuficiente: esta luz de advertência acende quando ocorre uma compensação insuficiente. (consulte: 6.1.2)
19. luz de compensação excessiva: esta luz de advertência acende quando ocorre uma compensação excessiva. (consulte: 6.1.3)
20. luz de sobretensão: esta luz de advertência acende quando ocorre sobretensão. (Consulte: 6.1.1)
21. k (quilo) luz: quando esta luz estiver acesa, o valor deve ser multiplicado por 1000.
22. m (mega) luz: quando esta luz está acesa, o valor exibido deve ser multiplicado por 10
4. diagrama de conexão
Avisos:
A) a conexão de um disjuntor entre a rede e a entrada de fonte de alimentação do dispositivo é altamente recomendada.
B) o disjuntor deve estar próximo ao dispositivo.
C) o disjuntor deve ser marcado como o dispositivo de desconexão do equipamento.
D) todos os fusíveis usados devem ser do tipo ff e os valores atuais dos fusíveis devem ser 2a, 3a e 6a.
5. controles e operações de menu
Todas as configurações são feitas por menu. os valores definidos, exceto o modo operacional são mantidos na memória mesmo se o dispositivo estiver desligado. quando é ligado, ele inicia uma compensação com os valores armazenados na memória no modo operacional automático. Depois de entrar no menu pressionando o botão definir por 3 segundos e se você não fizer nenhum ajuste durante 20 segundos, o osmo opera com os valores armazenados anteriormente. para parar o menu sem qualquer operação de armazenamento, Os botões para cima ou para baixo são pressionados até que o símbolo esc seja exibido e, em seguida, o botão definir é pressionado. os detalhes dos controles e ajustes são explicados nas seguintes seções.
Seleção de 5.1 do modo operacional (modo automático/manual)
Dois modos de operação estão disponíveis para ligar/desligar as etapas do capacitor.
1) modo de operação automática: as etapas do capacitor são controladas pela osmo, automaticamente.
2) modo de operação manual: as etapas do capacitor são ligadas/desligadas manualmente. a seleção do modo é feita conforme a seguir.
Ao pressionar o botão definir o menu de 3 segundos é iniciado.
A luz automática/homem é selecionada usando botões up-down. Símbolo (automático) é exibido
A configuração automática/homem é selecionada pressionando o botão definir. Se o dispositivo estiver no modo manual, (um de) símbolo é exibido. se o dispositivo estiver no modo automático, (um on) é exibido.
Modo automático (a of) ou modo manual (a on) é selecionado usando botões up-down.
Quando o modo operacional direcionado é exibido, ele é selecionado pressionando o botão definir. Se o modo manual for selecionado, a luz automática/man começa a piscar e pisca durante este modo. se o modo automático for selecionado, a luz automática/man acende continuamente durante este modo.
5.1.1 comutação das etapas do capacitor manualmente
Quando o osmo está no modo manual, as etapas do capacitor são conectadas pressionando o botão para cima. cada vez que o botão de aumento é pressionado, a luz c acende e uma etapa é conectada de acordo; a luz normal acenderá após a conexão do passo. Esta operação deve ser repetida para conectar mais etapas.
As etapas do capacitor são desconectadas pressionando o botão para baixo. Cada vez que o botão de aumento é pressionado, a luz c acende e uma etapa é desconectada após um tempo de atraso; a luz normal acenderá após a desconexão do passo. esta operação deve ser repetida para desconectar mais etapas.
5.2 ajuste c/k automático
O ajuste c/k é iniciado pressionando os botões up-down juntos.
Ajuste cos0 5.3
Quando o osmo está no modo manual, as etapas do capacitor são conectadas pressionando o botão para cima. cada vez que o botão de aumento é pressionado, a luz c acende e uma etapa é conectada de acordo; a luz normal acenderá após a conexão do passo. Esta operação deve ser repetida para conectar mais etapas.
As etapas do capacitor são desconectadas pressionando o botão para baixo. Cada vez que o botão de aumento é pressionado, a luz c acende e uma etapa é desconectada após um tempo de atraso; a luz normal acenderá após a desconexão do passo. esta operação deve ser repetida para desconectar mais etapas.
5.2 ajuste c/k automático
O ajuste c/k é iniciado pressionando os botões up-down juntos.
Ajuste cos0 5.3
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado
A luz cos0 é selecionada usando os botões para cima e para baixo. O símbolo cos é exibido
O ajuste cos0 é selecionado pressionando o botão definir. O valor ajustado anteriormente é mostrado no display.
Um valor entre 0.85-1.00 é ajustado usando botões up-down.
Quando o valor direcionado é exibido, ele é amarrado pressionando o botão definir e o osmo retorna ao modo operacional normal.
Ajuste de tempo de passo de 5.4
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado.
A luz do tempo é selecionada por meio de botões up-down.
Enquanto a luz de tempo está acesa, o símbolo (t 0n) é exibido por meio de botões up-down e o ajuste de atraso de tempo para a conexão das etapas do capacitor ao sistema é selecionado pressionando o botão definir.
Enquanto a luz de tempo está acesa, o símbolo (t 0f) é exibido por meio de botões up-down e o ajuste de atraso de tempo para desconexão das etapas do capacitor ao sistema é selecionado pressionando o botão definir.
Um valor entre 2-180seg. É ajustado usando botões up-down.
Quando o valor direcionado é exibido, ele é armazenado pressionando o botão definir e o osmo retorna ao modo operacional normal.
Seleção de números de 5.5 etapas
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado.
A luz de degrau é selecionada por meio de botões para cima. (passo) o símbolo é exibido.
O ajuste do número de passo é selecionado pressionando o botão definir. o valor selecionado anteriormente é mostrado no display
Um número de etapa preferido é selecionado por meio de botões up-down.
Quando o valor direcionado é exibido, ele é armazenado pressionando o botão definir e o osmo retorna ao modo operacional normal.
Seleção de programas de comutação de 5.6
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado.
A luz do programa é selecionada por meio de botões up-down. O símbolo (prog) é exibido.
O programa de comutação é selecionado pressionando o botão set. o valor selecionado anteriormente é mostrado no display
Um valor entre o vale é selecionado usando botões up-down.
Quando o programa direcionado é exibido, ele é armazenado pressionando o botão definir e o pagamento retorna ao modo operacional normal.
Seleção de 5.7 do valor c/k pelo usuário
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado.
A luz c/k é selecionada por meio de botões up-down. (Ck) o símbolo é exibido.
O ajuste manual c/k é selecionado pressionando o botão definir. o valor c/k selecionado manualmente ou automaticamente selecionado é mostrado no visor.
Um valor entre 0.02-1 é selecionado usando botões up-down.
Quando o valor direcionado é exibido, ele é armazenado pressionando o botão definir e o osmo retorna ao modo operacional normal.
Seleção de 5.8 do valor primário do transformador de corrente
Ao pressionar o botão definir 3 segundos, definir o menu é iniciado.
A luz ctr é selecionada por meio de botões up-down. o símbolo (ct) é exibido.
Valor primário do transformador de corrente selecionado pressionando o botão definir. O valor ctr selecionado anteriormente é mostrado no display.
Um valor entre 5-10000 é ajustado usando botões up-down.
5.9 proteção de etapas do capacitor contra sobretensão
Esta é uma função selecionável, pode ser selecionado o de (proteção contra sobretensão) ou um valor de sobretensão entre 240-275v. se ocorrer "sobretensão" quando o valor de sobretensão é selecionado (entre 240-275v), todas as etapas do capacitor se desligam, o led de sobretensão liga e o relé de alarme é ativado. E se o osmo estiver no modo manual, ele muda para o modo automático.
Se 0 0 0f for selecionado; então a proteção contra sobretensão está desativada. nota: para valores de sobretensão de 380-415 vac, por favor, verifique as especificações técnicas. a configuração pode ser feita conforme a seguir.
Pressione o botão definir 3 segundos e entre no conjunto
Role para "over v." por botões up/down. (ov) é exibido.
Pressione o botão definir para configuração de proteção contra sobretensão. (O of) ou valor de sobretensão predefinido é exibido.
Selecione (o of) para cancelar a função de proteção contra sobretensão ou selecione um valor de tensão nos botões up/down.
Pressione o botão definir para armazenar o valor selecionado. A osmo retorna ao modo operacional normal.
Exibição de 5.10 do valor cos0
Quando o osmo está no modo operacional manual, o valor cos0 e o estado indutivo/capacitivo são sempre exibidos. Quando o valor cos0 é negativo, o sistema é capacitivo e se o valor cos0 for positivo, o sistema é indutivo. no modo operacional automático, o valor cos atual do sistema e ind./cap. O estado pode ser exibido selecionando a luz cos0, por meio de botões up-down.
Exibição de 5.11 do valor do fator de potência (pf)
Quando o osmo está no modo operacional automático (a luz automática/homem está ativada continuamente), a luz pf é selecionada por meio de botões up-down e o valor do fator de potência do sytem é exibido. esta opção está desativada no modo operacional manual.
Definição importante: cos0 é definido como fator de potência de deslocamento e é relativo apenas ao harmônico fundamental. Pf é definido como fator de potência total e é em relação a todos os harmônicos, incluindo harmônico fundamental. Em um sistema sem harmônica, pf e cos são iguais entre si.
Atenção: a diferença entre os valores cos0 e pf não significa que os harmônicos de voltagem, o que leva a problemas nos sistemas, sejam altos na rede.
5.12 exibindo os valores rms de tensão e corrente
Quando o osmo está no modo operacional automático (a luz automática/homem está acesa) e a luz v é selecionada, o valor rms de tensão (v) é exibido. se a luz i for selecionada, o valor rms da corrente (i) é exibido. Os valores de corrente e tensão exibidos são da fase onde o ct está conectado. Essas opções são desativadas no modo operacional manual.
Exibição de 5.13 de valor de potência ativa (w)
Quando o osmo está no modo operacional automático (a luz automática/homem está ativada continuamente) e a luz w é selecionada por meio de botões up-down, o valor de energia ativa do sistema é exibido.
Esta opção está desativada no modo operacional manual.
Exibição de 5.14 do valor de potência reativa (var)
Quando o osmo está no modo operacional automático (a luz automática/homem está ativada continuamente) e a luz var é selecionada por meio de botões up-down, o valor de energia reativa do sistema é exibido.
Esta opção está desativada no modo operacional manual.
Exibição de 5.15 do valor aparente de potência (va)
Quando o osmo está no modo operacional automático (a luz automática/homem está continuamente ligada) e a luz va é selecionada por meio de botões up-down, o valor de energia aparente do sistema é exibido.
Esta opção é desativada no modo operacional manual.
6. descrição
6.1 erros e avisos
O relé de alarme é ativado se ocorrer os seguintes "erros".
6.1.1 sobretensão
Se a tensão neutra de fase da fase l1 exceder ou for igual ao valor de sobretensão predefinido (entre 240-275v), então o vale a pena por 3 segundos. no final de 3 segundos, se ainda houver sobretensão, o led de sobretensão liga. Dependendo da seleção da função de proteção contra sobretensão (por favor, consulte 5.9), o osmo desliga todas as etapas do capacitor ou continua a compensação.
O erro de sobretensão desaparece, se o valor de sobretensão definido diminuir em 4vac. neste caso, o led de sobretensão desliga e o osmo continua a compensação.
6.1.2 compensação insuficiente
Quando o fator de potência alvo não é alcançado, embora todas as etapas do capacitor tenham sido conectadas, a luz de compensação insuficiente está acesa e o relé de alarme é ativado.
6.1.3 sobre compensação
Se o sistema ainda for capacitivo, embora todas as etapas do capacitor sejam desconectadas, a luz sobre compensação está acesa e o relé de alarme é ativado.
Cos0-alvo 6.2
O valor cos0 alvo pode ser ajustado entre 0.85-1.00 indutivo. Conecta capacitores a fim de trazer o fator de potência do sistema ao valor ajustado. O valor ajustado é definido como valor 1.25xq c1. a operação de comutação ocorre fora desta região.
Tempo de comutação de passo ajustável de 6.3
O tempo de atraso liga/desliga da ativação de passos pode ser ajustado entre 2 segundos.-1800 seg.
Aviso: menor tempo do que o alcance acima pode causar danos em capacitores e condutores.
Se os bancos do capacitor não tiverem bobinas de descarga, o tempo de atraso deve ser selecionado por 14 segundos. O tempo de atraso selecionado não deve ser mais curto do que as instruções do fabricante.
Seleção de programas de comutação de 6.4
Osmo tem 5 modos de programa diferentes que determinam a sequência de relação de potência das etapas do capacitor:
Seleção ps1 = = => 1: 1: 1:....... : 1
Seleção ps2 ===> 1: 2: 2:....... : 2
Seleção ps3 = = => 1: 2: 4:....... : 4
Seleção ps4 = = => 1: 2: 4: 8:... : 8
Seleção ps5 = = => pode ser tudo o acima
Exemplos de sequência de capacitor de 6.4.1 osmo
A seleção da relação de potência entre as etapas do capacitor é muito importante. Ao escolher a relação beetween a potência das etapas do capacitor, a classificação de cada valor de etapa do capacitor pode exceder a do primeiro por uma quantidade máxima igual ao total do valor de etapas do capacitor anterior. Portanto, o valor de primeira etapa será o menor e as seguintes etapas devem ser as multiplicações da primeira etapa.
Exemplo: se a primeira potência do capacitor for de 5 kvar, a sequência de potência do capacitor do seguinte
Os capacitores são os seguintes:
Seleção ps1 = = => 5. 5: 5: 19,....... : 5
Seleção ps2 = = => 5: 10: 6/... : 10
Seleção ps3 = = => 5: 10: 20:........... : 20
Seleção ps4 = = => 5: 10: 20: 40:..... : 40
Ps5selection = = => pode ser tudo isso
Dois programas de comutação diferentes existem no osmo:
A) comutação rotacional: este programa de comutação é rotacional entre etapas iguais no sentido horário. Isso garante que os ciclos de comutação do capacitor sejam distribuídos uniformemente em todas as etapas e fornecer etapas mínimas de comutação para máximo tempo de vida útil do sistema. existem 4 opções de programa de comutação rotacional diferentes. (ps1, ps2, ps3, ps4)
B) operação linear: o programa de comutação começa sempre desde o primeiro passo para o último no modo ligar e desligar. A vantagem deste programa de comutação é a possibilidade de uma grande seleção de etapas do capacitor em conformidade com a regra de relação da função de passo, conforme explicado acima. A proporção máxima possível é "x:2x:4x:8x:16x ...."
Este programa de comutação é selecionado pela opção ps5.
Seleção de números de 6.5 etapas
Ao selecionar o número de etapa, o tempo extra é gasto conectando/desligando as etapas do capacitor não utilizado é eliminado. Como resultado, o sistema de compensação é usado de forma mais eficaz e eficiente. Se o número do passo não for selecionado, o osmo faz a compensação de acordo com o número de etapa do conjunto de fábrica, que é máximo. saída disponível conforme definido no painel frontal.
Configuração c/k 6.6
O valor c/k é um valor limiar para ligar/desligar as etapas do capacitor. C/k é o valor obtido dividindo a potência do capacitor de primeira etapa "c" para a relação do transformador de corrente "k" este valor é medido e calculado pela osmo automaticamente ou pode ser inserido manualmente. Depois de pressionar os botões para cima e para baixo, o valor c/k é calculado e armazenado em uma etapa, ligar/desligar o intervalo de tempo. Os outros controles de compensação são feitos com este valor armazenado. Em caso de mudança instantânea da carga do, o processo de medição será renovado. A osmo interromperá a medição após 10 tentativas. isso significa que o valor c/k não poderia ser medido devido à instabilidade da carga do sistema. Neste caso, o controle de compensação continuará com o valor armazenado anteriormente na memória.
A fórmula para calcular o valor c/k é:
Exemplo:
Deixe que a potência (c) do capacitor de primeira etapa seja 5 kvr e a relação do transformador de corrente (k) seja 100/5. então o valor c/k é:
C/k = 5/(100/5)= 0.25
O valor c/k para os diferentes valores c e k são os seguintes:
6.7 sendo a direção do fluxo de energia
A osmo possui quatro recursos de medição e operação de quadrante. Portanto, é capaz de detectar a direção do fluxo de energia e corrigir-se para compensação correta
Seleção de 6.8 transformador de corrente (ct)
Um ct separado deve ser sempre usado para o controlador do fator de potência. Os fios que conectam o ct ao controlador do fator de energia devem ser o mais curto possível e o diâmetro do fio não menor que 1.5mm. como as informações atuais são fornecidas pela ct, a seleção certa da ct é muito importante. A corrente secundária do ct selecionado deve estar em conformidade com os seguintes limites de corrente para medição correta.
Mínimo = 0.05 ma, máximo = 5.5 a (relação c/k mínima deve ser 0.02)
7. descrições de erro
Cos0 errado 7.1
A conexão de fase de corrente e tensão não está correta.
Compensação insuficiente 7.2
O valor de potência das etapas do capacitor pode ser diminuído com o tempo. os fusíveis que estão conectados aos capacitores podem estar fora de ordem. A potência das etapas do capacitor pode ser insuficiente para compensar o sistema. (neste caso, o usuário deve aumentar a potência do capacitor.)
7.3 acima da compensação
Isso ocorre (especialmente nos fins de semana, noites, etc.) devido à corrente de carga capacitiva desenhada por dispositivos como reatores, passos constantes, etc. os contatos do contator que trocam as etapas do capacitor podem ficar presos um ao outro devido à sobrecarga instantânea. as etapas desnecessárias do capacitor podem ter ligado manualmente.
Sobretensão de 7.4
A tensão neutra de fase do l1 excedeu o valor de sobretensão predefinido.
8. recomendação de instalação fácil (aviso importante)
Quando a carga é instável e varia muito rapidamente, o processo de cálculo c/k pode levar muito tempo ou em alguns casos não pode ser calculado corretamente ou pode ser calculado incorretamente, o que pode causar compensação inadequada. Uma maneira prática de prevenir esta situação é a seguinte:
1-ligue o quadro de compensação sem conectar a corrente de carga. Apenas os capacitores l estar em operação nesta situação (você pode fazer isso desligando a corrente de carga temporariamente).
2-inicie o processo de cálculo c/k pressionando os botões para cima e para baixo ao mesmo tempo. Agora, dependendo da potência da primeira etapa, o valor c/k é calculado de forma muito precisa pelo osmo. O valor c/k calculado será armazenado automaticamente na memória. Você pode ligar a carga. Este valor c/k será mantido na memória até que seja recalculado ou alterado manualmente.
9. especificações técnicas
Tensão nominal (un) ......: por favor, olhe para o rótulo traseiro.
Faixa de tensão operacional (du) .....: (0.9-1.1) xun
Faixa de corrente operacional (di) ....... : 50 ⁄
Frequência avaliada ---- -- -- -- -- : 50 hz/60 hz
Classe de medição: 1% ± dígitos (v, i, cos0),
2% ± dígitos (w, var, va
Consumo de energia:: corrente: <2 va
Tensão: 3 va-10 va
Contato de saída --: 3 a, 750 va (sem contato)
Recurso no volt .....: em caso de falha de energia por mais tempo
Que 200 mseg. allcapacitor
As etapas são desconectadas
Automaticamente.
Faixa de configuração .......: configuração manual c/k: 0.02-1.0
Configuração cos0: 0.85 (pol.)-1.00
Valor ct: 5-10000
Ct secundder 5a
Tempo de atraso:: entre 2 seg.-1800 seg.
Valores de sobretensão ..:240-275 v (selecionável)
(Un = 220, 230, 240 v ac)
410-480 v (selecionável)
(Un = 380, 400, 415 v ac)
105-140 v (selecionável)
(Un = 100, 110 v ac)
Conjunto de fábrica: cos0 = 1.00(ind.) , Tempo de passo = 7 sn
Programa = ps5, c/k = 0.05
Relação ct = 5
Número de etapas: rg12t (máx. 12) ; rg8t (máx. 8)
Rg6t (máx. 6) ; rg5t (máx. 5)
Temperatura ambiente:-5 ℃ ~ 55 ℃
Exibição de: 4 dígitos, tela vermelha
Classe de proteção do equipamento: isolamento duplo-
Classe ii
Seção de fio (para bloco de terminais):2.5 mm²
Classe de proteção do bloco de terminais: ip 00
Classe de proteção 19,6//6: ip40
Conexões:: terminais de soquete com parafuso
Recorte do quadro de distribuição...:139x139mm
Peso: 0.8 kg.
Dimensões
A CRP.ASSISTÊNCIA TÉCNICA E VENDA possui uma ampla estrutura técnica de serviços e manutenção, preparada para efetuar manutenção, reparos e revisões em todos os produtos que comercializa. Possuímos assistências no Paraná, São Paulo, Bahia e Espírito Santo,Rio de Janeiro, sendo um dos nossos grandes diferenciais, sem contar o amplo estoque de peças de reposição para execução dos serviços, além de possuir uma área específica de Pós-Vendas para atender os clientes nas suas mais variadas situações e necessidade
CRP.COMERCIO E SERVIÇOS DE INSTALAÇÕES E MANUTENÇÃO LTDA - CNPJ: 33.353.358/0001-57 © Todos os direitos reservados. 2025
